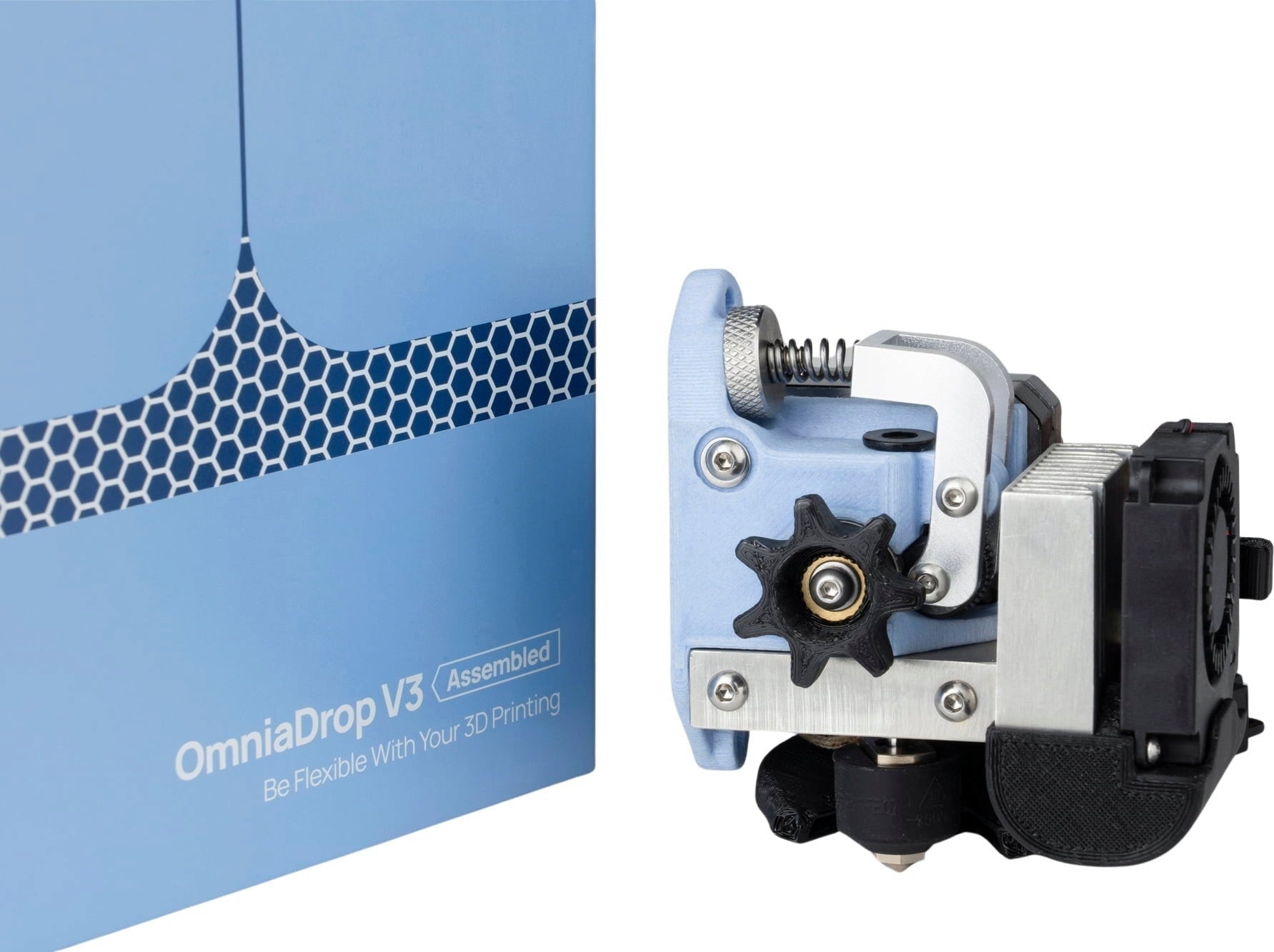

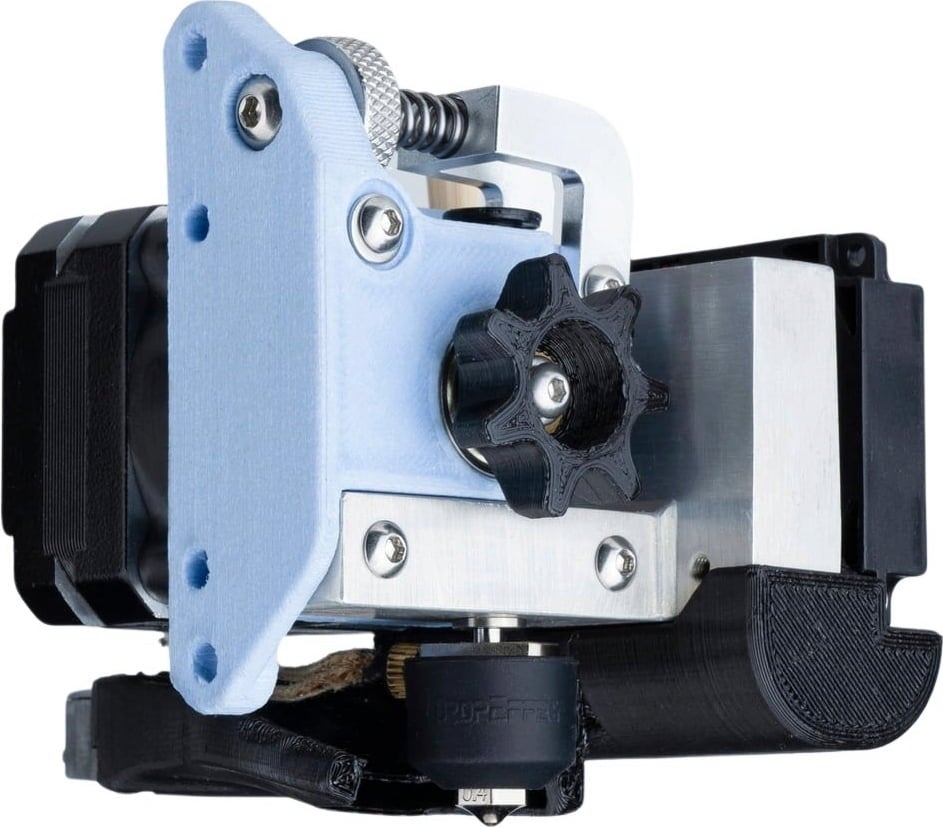

DropEffect OmniaDrop V3, Hardware Kit

DropEffect's OmniaDrop V3 er en eksepsjonell alt-i-ett ekstruder designet for utskrift av både fleksible og fiberrike materialer. Hoveddelen av ekstruderen er laget av PA-GF komposittfibre, som har høy styrke og lav vekt.

Liten planetgir, men sterk ekstruderingskraft

OmniaDrop V3 har et plassbesparende planetgirkasse med en ekstruderingskraft på 100N, som gjør ekstruderen i stand til å skrive ut selv de mest utfordrende materialene! Gearforholdet på 5:1 betyr lavt dreiemoment kreves for å drive et 1,75mm eller 3mm diameter filament.

Siden lavt dreiemoment er nødvendig, er OmniaDrop V3 utstyrt med en lett og kompakt Nema17 pancake stepper motor med en basisvekt på 250g, som også holder vekten til hele ekstruderen mye lavere.

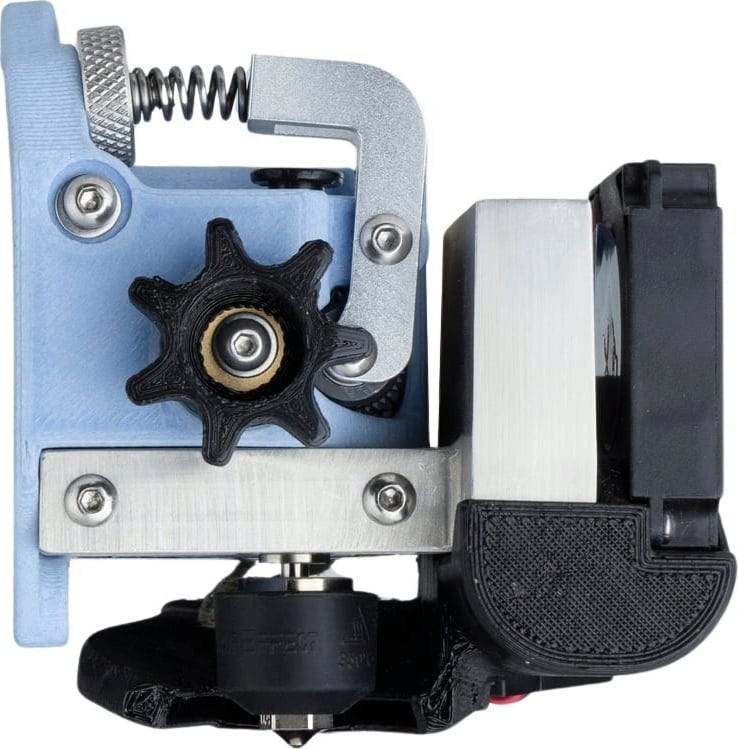

Herdet stål dobbel drivsystem

For et sklisikkert og sikkert grep om filamentet, bruker OmniaDrop V3 to drivhjul laget av herdet stål med en hardhet på 60+ HRC og nære, skarpe tenner. En RNC-belegg som oppnår en overflatehardhet på opp til HV3300+ sikrer lang levetid for hjulene.

Mens hoveddrivhjulet drives av planetgiret, drives lagerhjulet av hoveddrivhjulet med to kulelager.

Et spesielt utviklet kjølesystem mot vridning

OmniaDrop V3 har et spesielt kjølesystem som minimerer risikoen for vridning. Kjøleblokken ble utviklet på en slik måte at den avkjølte luften strømmer vertikalt oppover slik at trekk fra kjøleblokken ikke påvirker den utskrevne modellen.

Geometrien til komponentkjøleren er også forbedret for å raskt avlede varmen fra det ekstruderte filamentet og dermed oppnå en høyere kjøleeffekt over et større område.

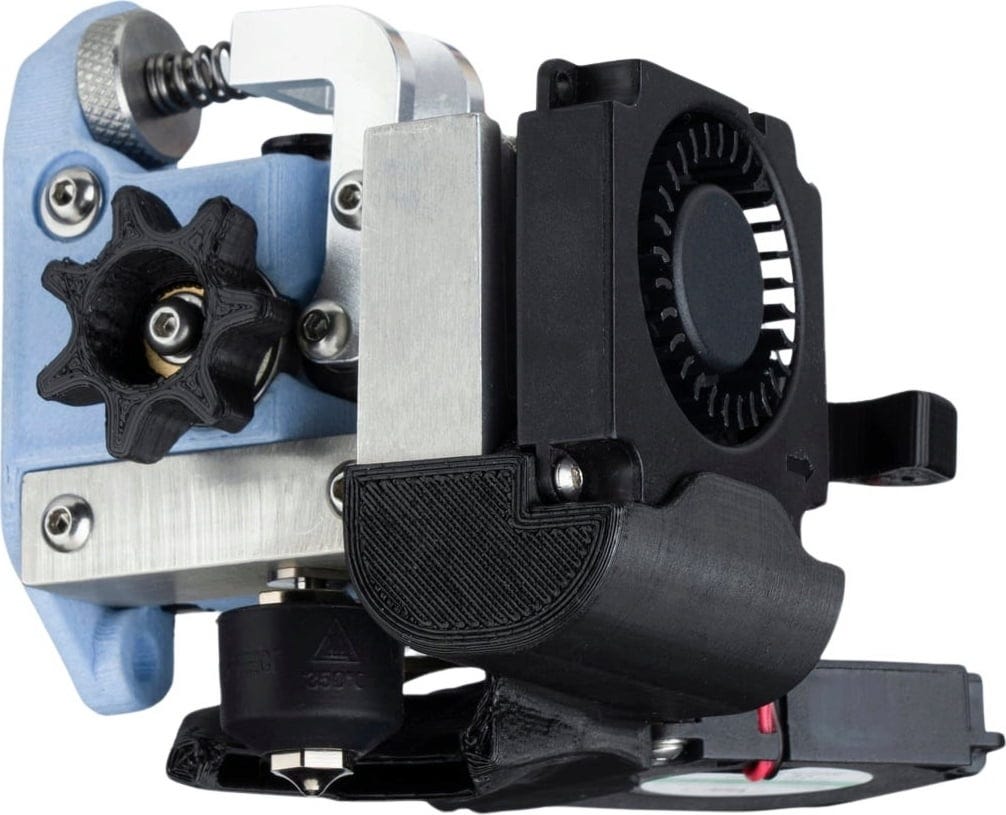

Delskjølevifte

En delkjølevifte er lagt til ekstruderen. Du trenger dette når du skriver ut visse polymerer som PLA og TPU, men kjøleviften er også nyttig når du skriver ut broer og andre presise detaljer, da den forhindrer krølling på overheng.

Ringvarmer som hotend

Ekstruderen har en varmemodul for raskt å måle og kontrollere temperaturen ved hjelp av en kobber-nikkelbelagt ringvarmer (280 °C, 50 sekunder), som også brukes som hotend. Dens fordeler er:

• En jevn strømtetthet rundt dysen,
• En bedre temperaturfordeling,
• En raskere temperaturmåling,
• En U- eller O-formet kjølevifte kan plasseres nærmere dysen.

Kort filamentbane for mer presis arbeid med fleksible filamenter

Kjøleribber ble plassert på siden av kjøleblokken med mål om å gjøre filamentbanen så kort som mulig. Denne forkortede filamentbanen sikrer at ekstruderen reagerer raskere og mer presist og at kinking ikke oppstår. De skarpe tennene på de to drivhjulene griper filamentet spesielt fast fra begge sider, noe som betyr at det ikke bare skyves jevnt men også jevnt inn i hotend.

En slik blanding av kort filamentbane og sterke drivhjul gjør det mulig å skrive ut alle typer fleksible filamenter!

Kompatibilitet med E3D-dyser

OmniaDrop V3 er kompatibel med E3D-dyser. Ekstruderen kommer med en original 0,4 mm messingdyse.

Symmetrisk maskinvare-design

Alle maskinvarekomponentene til OmniaDrop V3 er bygget symmetrisk, noe som betyr at ekstruderen kan monteres speilvendt.

Hoveddelen av ekstruderen er også 3D-printet og kan redesignes i henhold til brukerens individuelle ønsker.

Tilbehørsliste:

• 1 x H2.5 Unbrakonøkkel
• 1 x H2.0 Unbrakonøkkel
• 1 x H1.5 Unbrakonøkkel
• 1 x Skive
• 1 x Termisk silikonfett (0,5g)
• 2 x Gjenget innsatser M3
• 4 x Gjenget innsatser M2
• 1 x H6.0 Åpen nøkkel
• 1 x Vifte forlengelseskabel 5cm - JST-XHP
• 1 x Termistor forlengelseskabel 5cm - JST-XHP
• 1 x Motor forlengelseskabel 5cm - JST-XHP
• 1 x Varmer forlengelseskabel 5cm
• 1 x Vifte forlengelseskabel 5cm - DuPont
• 1 x Motor forlengelseskabel 5cm - DuPont
• 1 x Termistor forlengelseskabel 5cm - DuPont
