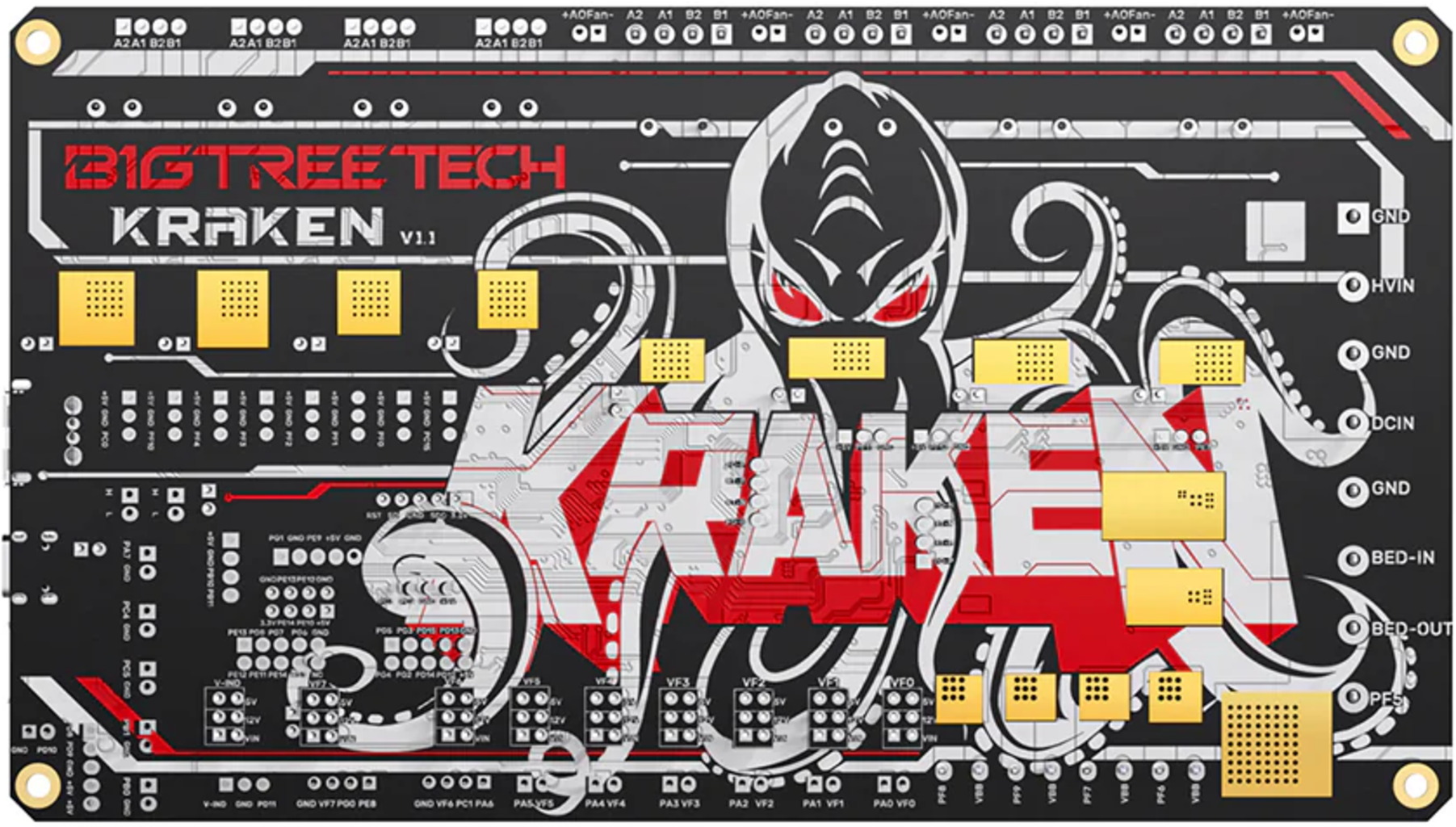

BIGTREETECH Kraken V1.0

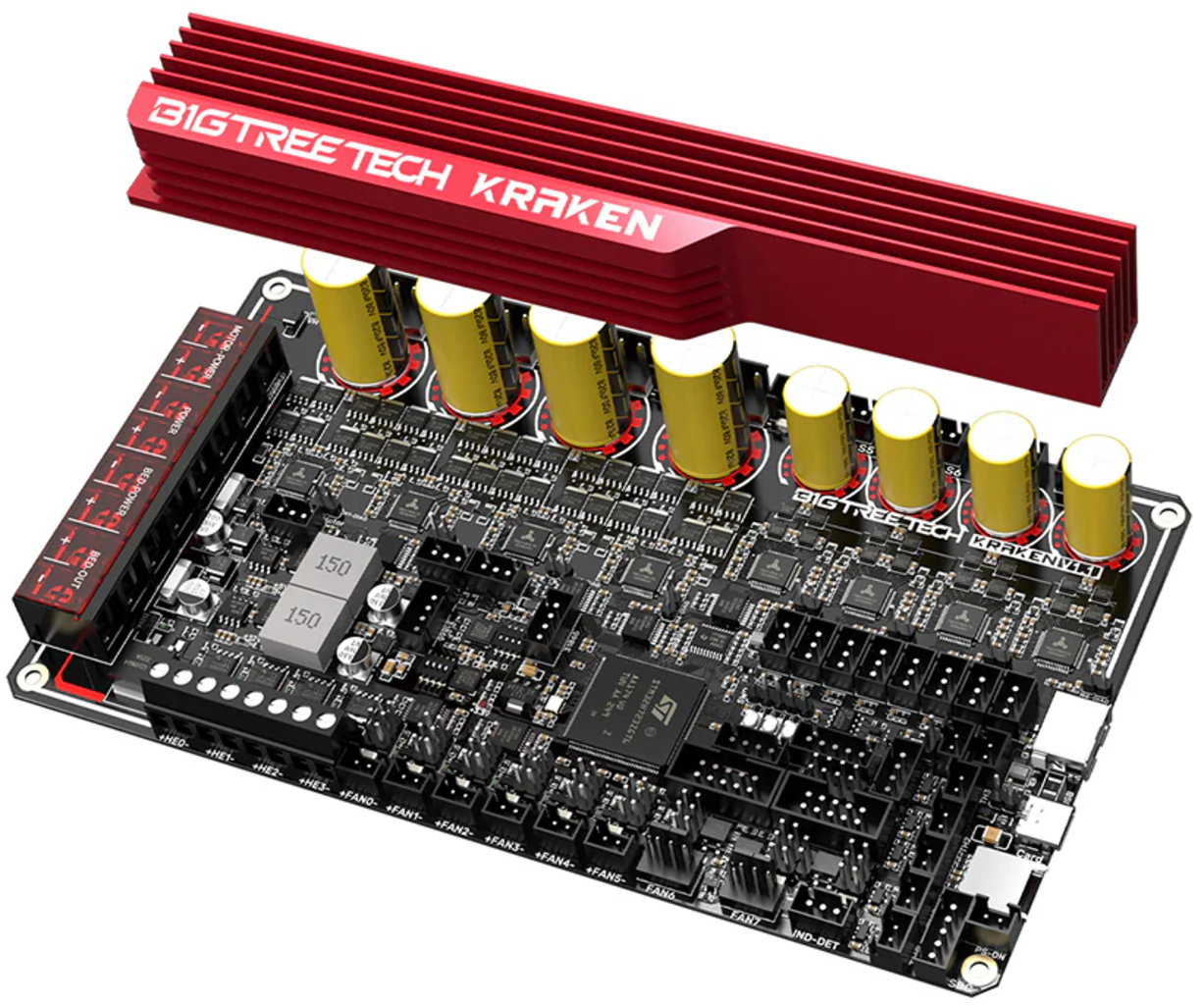

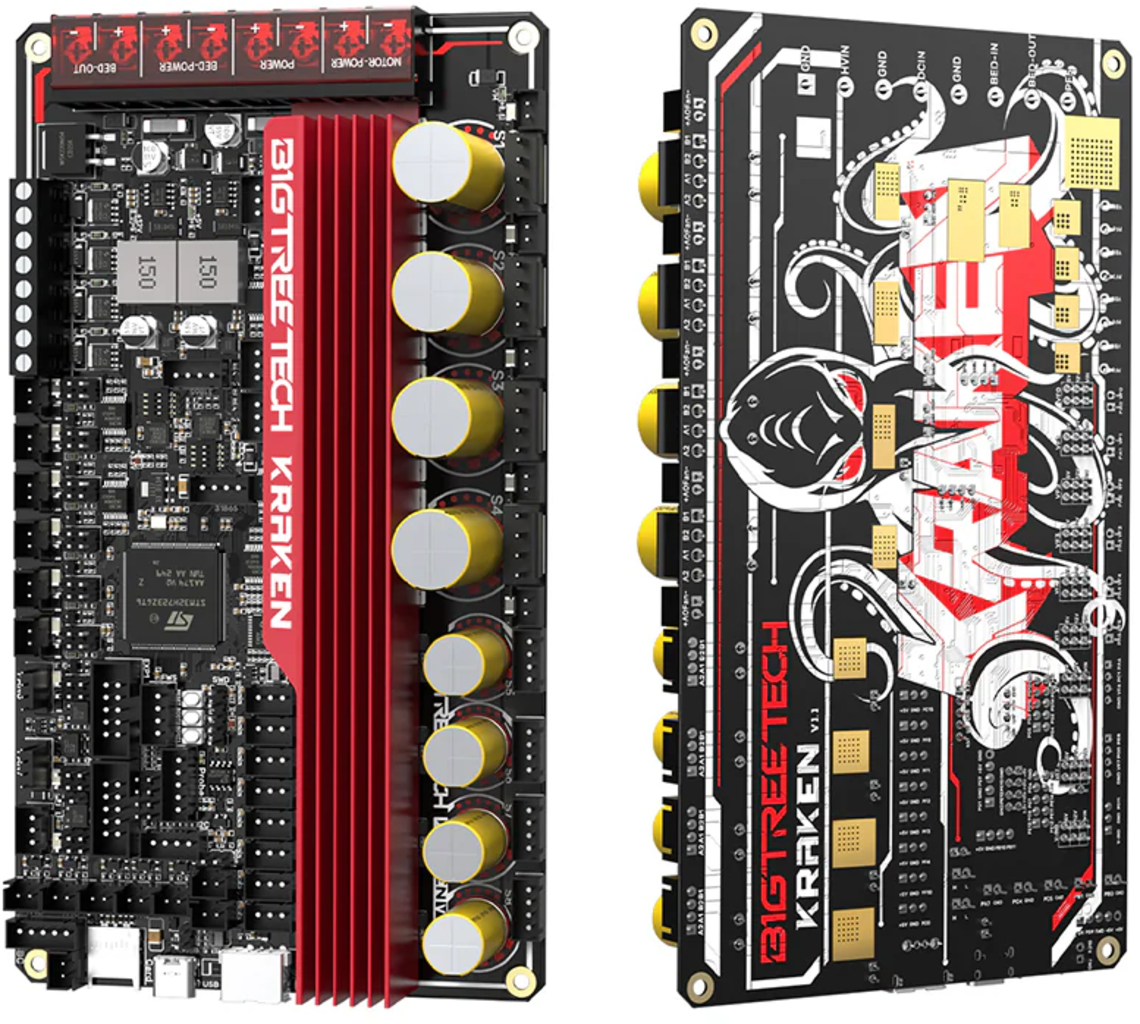

Det BIGTREETECH Kraken V1.0 er et 32-bits hovedkort spesialdesignet for printere med stor kapasitet. Hovedkortet har en integrert høyspenning, høystrøm steppmotor driver, som muliggjør tilkobling til høyspennings drivere og reduserer kompleksiteten vesentlig. Det plassbesparende Kraken-kortet er utstyrt med ID-design kjøleribber for effektiv varmeavledning.

STM32H723ZGT6 mikrocontroller for mer ytelse

Øk ytelsen til din 3D-printer betydelig med den lynraske, Marlin, Klipper og RRF-kompatible STM32H723ZGT6 mikrocontrolleren.

⇒ 550 MHz 32-bits hovedfrekvens, ARM Cortex-M7 prosessor med høy ytelse kjernen.

Bred kompatibilitet for enkel kontroll

Kraken-hovedkortet har 8 TMC2160 drivere. Siden de støtter et bredt spenningsområde på 24V-60V, sikres ikke bare sømløs kompatibilitet, men ytelsen og effektiviteten til din stor-kapasitet 3D-printer økes også betydelig. Samtidig reduseres varmeutviklingen med 52%, noe som betyr at de enkelte komponentene har lengre levetid og tåler høye belastninger.

Samtidig drift av to skrivehoder

En kraftig H723-brikke med spesialtilkoblinger tillater samtidig drift av to skrivehoder. Dette lar begge skrivehodene utføre sin funksjon jevnt og maksimalisere den totale effektiviteten til 3D-printeren uten å kompromittere kvaliteten.

Takket være to CAN-grensesnitt, kan begge skrivehodene kobles til EBB (Extruder Breakout Board) samtidig for å muliggjøre fleksible 3D-printkonfigurasjoner.

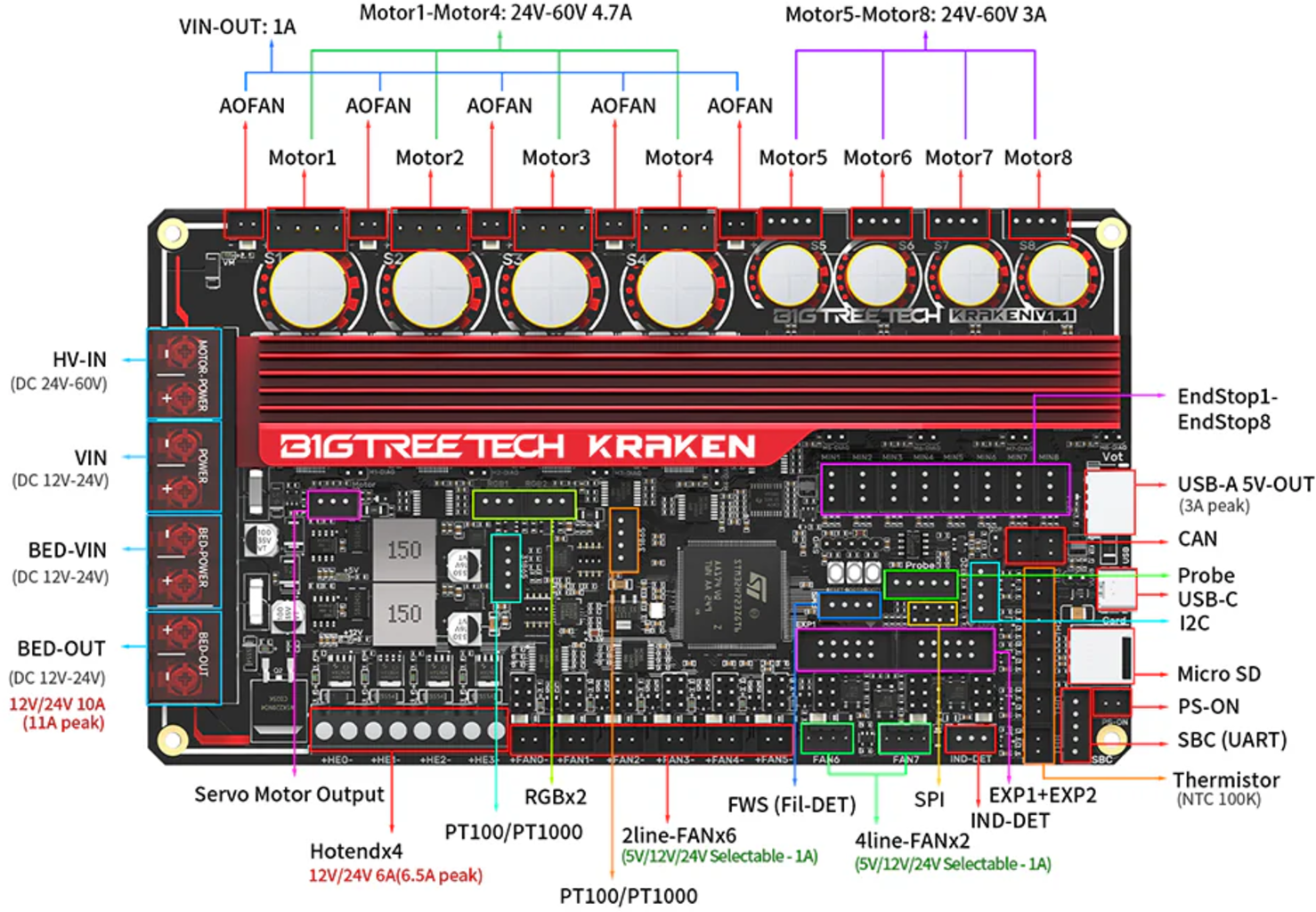

Allsidig tilkobling

Hovedkortet kan kobles til eksterne enkort-datamaskiner (SBC) som BTT PI og Raspberry Pi for større fleksibilitet. Et eget grensesnitt for strømkilden gir ekstra brukervennlighet.

Støtter presis temperaturkontroll

For presis temperaturkontroll støtter Kraken-hovedkortet to MAX31865 kanaler og to kanaler med PT100/PT1000 motstander.

Høy strømstyrke

Kraken har M1-M4 stikkontakter for opptil 8A utgang og M5-M8 for opptil 3A utgang. På denne måten kan kompatibiliteten til høyytelsesmotorer optimaliseres med forbedret kontroll.

To JST-kontakter med CAN-støtte

CAN-modulen sikrer stabil og pålitelig datatransmisjon samt enkel tilkobling av to EBB SB2240/2209 CAN-plater. Enten en StealthBurner eller andre CAN-enheter kan utvides for ekstra funksjoner.

Omfattende hovedkortbeskyttelse

► eFuse med Auto-Grade Circuit Shield:

En eFuse-krets beskytter hovedkortet mot potensiell skade og sikrer pålitelighet over lengre tids bruk. Med rask overbelastningsavstengning og selvreparering gir eFuse vedlikeholdsfri beskyttelse som oppfyller de høyeste sikkerhetsstandardene.

Funksjoner: Raskere avstengning ved overbelastning, selvreparerende beskyttelse, drift ved lave strømmer, overstrømsbeskyttelse, kortslutningsbeskyttelse, omvendt strømbeskyttelse, overspenningsbeskyttelse, feilpolaritetsbeskyttelse

► Termistor Lekkasjebeskyttelse:

Ytterligere termistor beskyttelseskretser forhindrer skade på kontrollbrikken og sikrer sikker drift.

► 4 x 820uF/80V + 4 x 560uF/80V for stabil strømstyrke.

GITHUB

Inkludert:

• 1 x BTT Kraken
• 1 x Emballasjeboks
• 1 x USB-C Kabel
• 1 x DIY Crimp Terminalsett
• 1 x Hüppersett
• 1 x BTT Svart And
• 1 x BTT X Klipper klistremerke
• 1 x BTT Klistremerke

Tekniske spesifikasjoner:
